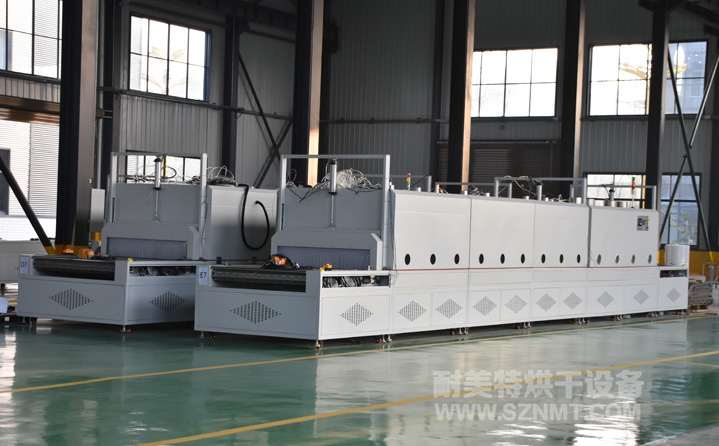

一、氫電池加熱自動整平固化隧道爐（變頻調風）主要技術參數
1、物料尺寸及重量：長度500mm（輸送線寬度方向），寬度500mm（輸送線輸送方向），高度200mm(最后書面確定)；單重100Kg；2個1進，并排布置，間歇步進輸送（手動控制），采用腳踏開關控制；物料材質：鋁合金或碳鋼；
2、氫電池加熱自動整平固化隧道爐（變頻調風）分段結構
進料段：總長1500mm，輸送線軸距長1200mm，輸送線寬度1300mm，單獨驅動，變頻調速；加熱段：總長6170mm，含前后升降門，前后升降門厚度100mm；冷卻段：總長3110mm，含出料升降門，升降門厚度50mm；
二、氫電池加熱自動整平固化隧道爐（變頻調風）結構特征參數
1、內膽材料：SUS304不銹鋼板，鈑金折彎焊接；表面打磨、拋光處理；
2、風道材料：SUS304不銹鋼板，鈑金折彎焊接；
3、保溫材料：100K級高密度硅酸鋁纖維棉，厚度100mm；
4、表面溫度：保持恒溫加熱工作2h后，表面溫度≤35℃；
三、氫電池加熱自動整平固化隧道爐（變頻調風）操作要求
1、操作方式：觸摸屏操作，手動和自動可切換（手動用于調試維修）；
2、通訊接口：西門子Profinet以太網通訊（用于整條生產線自動化控制）；
3、操作位置：操作面板、顯示器安裝于冷卻段上蓋處，高度適中，方便工人操作；
| 獨特性能 | 客戶可選配置 |
|
內膽鏡面不銹鋼材質，潔凈度更佳；
內部采用優質保溫材料制作，保溫隔熱效果好；
升溫時間快,溫度穩定精準；
雙重超溫保護,電氣控制安全可靠；
輸送帶變頻調速，輸送速度平穩可調；
設有輸送帶防偏移裝置，輸送帶松緊可調；
采用智能型溫度控制器，PID自動演算，LED顯示；
進口SSR/SCR輸出控制單元，控溫精度高；
國內一流的隔熱、斷熱技術，密封效果顯著；
機體外殼溫度低，對室內環境溫度影響較小；
節能省電、安全環保
|
可充氮氣氣氛保護,達成無氧化烘烤環境。
顏色、溫控系統、輸送系統可依客戶需要選擇配備；
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品設計不同的輸送烘烤方式，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 控制系統選配 | |
| 按鈕開關控制 | 觸摸屏人機界面 |
| 輸送帶選配 | ||
| 不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
| 鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
| 玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
| 滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
| 溫控器 | |||
|
臺灣CAHO智能型溫控器 |
 |
日本FUJI智能型溫控器 |
 |
|
日本進口OMRON溫控器 |
 |
美國Honeywell溫控器 |
 |
| 溫度記錄儀 | |||
|
多通道彩屏無紙記錄儀 |
 |
多通道有紙記錄儀 |
 |
|
進口PARTLOW圓圖溫度記錄儀 |
 |
進口YOKOGAWA 48通道溫度記錄儀 |
 |
| 記錄組 | |||
|
手提式溫度記錄器組12點 |
 |
IR 電腦溫度記錄器組12點~48點 |
 |
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器30分，進口LED數顯式計時器，0-9999 S/M/H可設定，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
 |
 |
 |
| 工業冷卻機型 | 風機強制冷卻型 | FFU冷卻型 |
